Redirection de port

La redirection de port consiste à transférer des trames IP destinées à l’interface WAN du routeur IP vers un périphérique particulier de l’interface LAN à l’aide du numéro de port de destination.

Le critère de transfert est le numéro de port ; le numéro de port est utilisé comme champ d’adresse de destination supplémentaire.

Example 1. Exemple de redirection de port

Supposons que le PC nommé W1 connecté au réseau WAN doive envoyer des trames au périphérique PLC1 connecté à un port Ethernet du routeur.

Si les tables de routage ne peuvent pas être enregistrées ni établir un VPN, la solution peut être d’utiliser la fonction Redirection de Port :

Lorsque W1 doit transmettre des trames à PLC1, il transmet les trames au routeur sur un numéro de port particulier.

Le routeur vérifie la trame, remplace l’adresse de destination par l’adresse IP de l’appareil sur l’interface LAN et modifie éventuellement le numéro de port.

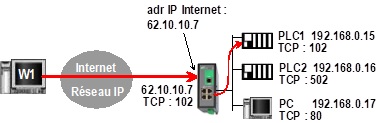

Figure 1. Exemple de redirection de port
Table 1. Exemple de configuration de redirection de port
IN OUT

Service entrant

Machine de destination

Service de destination

102

192.168.0.15

102

502

192.168.0.16

502

80

192.168.0.17

80

Configurer la redirection de port

Pour configurer une règle de redirection de port :

  1. Accéder au menu Configuration > Réseau > Redirection de port

  2. Cliquez sur le bouton Ajouter,

  3. Saisissez les caractéristiques des trames à transmettre :

    • Adresse IP sources

    • Port

  4. Saisissez les caractéristiques de l’appareil vers lequel ces trames IP doivent être transmises :

    • Machine de destination

    • Port
