Ethernet et IP
Accéder au menu Configuration > Interface LAN > Ethernet et IP
Réseau LAN
Adresse IP & Masque de sous réseau |
Une adresse IP fixe doit être attribuée à l’interface LAN du routeur. Il s’agit de 192.168.0.128 par défaut.
|
||
Passerelle par défaut |
Si un autre routeur est connecté au réseau LAN donnant accès à d’autres réseaux et agissant comme passerelle par défaut pour le routeur, entrez son adresse ici.
|
Accès à distance
Si les PC des utilisateurs distants sont censés se connecter aux périphériques du réseau LAN, un pool d’adresses IP appartenant au réseau LAN doit leur être réservé.
| Les adresses réservées aux utilisateurs distants ne doivent pas être allouées à d’autres périphériques du réseau LAN. |
Gestion automatique des adresses IP des utilisateurs distants |
Si cette option est cochée, le routeur alloue automatiquement une adresse IP inutilisée du réseau LAN à un utilisateur distant lorsqu’il se connecte |
Début de la plage d’adresses IP & Fin de la plage d’adresses IP |
Si les adresses ne sont pas allouées automatiquement, ce sont les adresses IP fixes qui peuvent être allouées aux utilisateurs distants. Ces adresses IP doivent appartenir au domaine LAN |
| Adresse IP | Remarque | |
|---|---|---|
Réseau LAN |
192.168.12.0 / 24 |
De 192.168.12.1 à 192.168.12.254 |
Adresse IP du routeur |
192.168.12.1 |
|
Début de la plage d’adresses IP |
192.168.12.2 |
Dans cet exemple, deux utilisateurs distants peuvent se connecter simultanément au réseau LAN ; l’un recevra l’adresse IP 192.168.12.2 et l’autre 192.168.12.3. |
Fin de la plage d’adresses IP |
192.168.12.3 |
|
Adresses IP disponibles pour les périphériques du réseau LAN |
192.168.12.4 à 192.168.12.254 |
|
Soyez prudent avec les adresses IP utilisées par l’interface LAN lors de la configuration des VPNs.

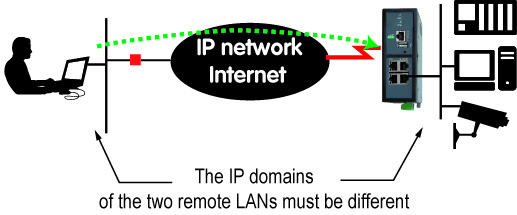

Figure 1. Cas 1: Connexion d’un utilisateur distant

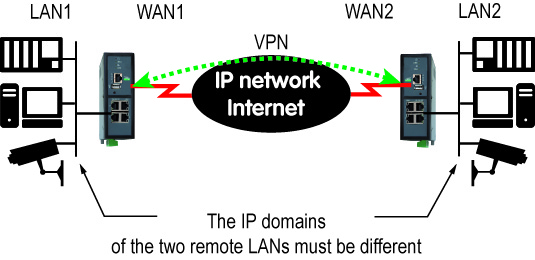

Figure 2. Cas 2 : VPN configuré entre 2 routeurs
|
Paramètres avancés
Configuration port 1/2/3/4 |
Désactiver un port LAN ou forcer un certain débit pour ce port, en Half ou Full Duplex. Autonégociation par défaut |
Activer le relais DNS |
Le routeur agit comme un DNS Forwarder. Activé par défaut |
Serveur DNS primaire & Serveur DNS secondaire |
Adresses IP des serveurs DNS à interroger |
Activer le proxy ARP |
Le routeur agit comme un proxy ARP. Désactivé par défaut |
Adresse IP additionnelle & Masque de sous réseau additionnel |
Ajouter une adresse IP à l’interface LAN, en plus de l’adresse principale |
Désactiver ICMP redirect |
Les paquets de redirection ICMP sont ignorés. Désactivé par défaut |
