RAW TCP

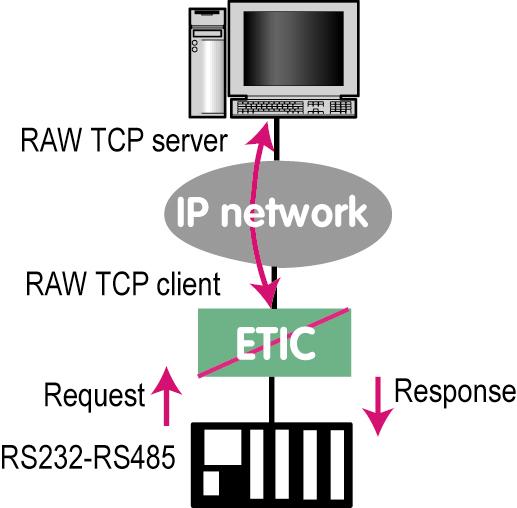

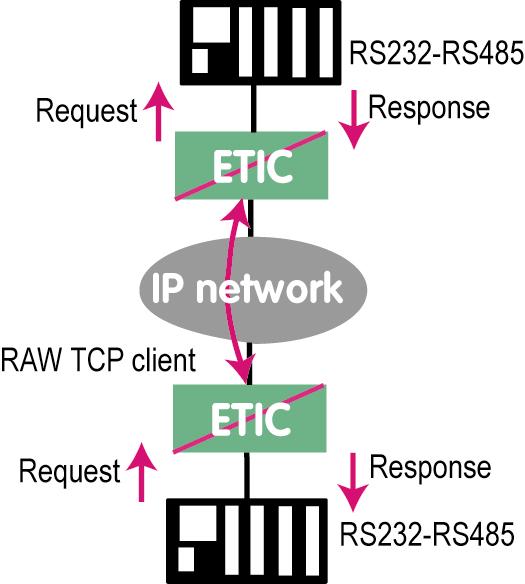

Client Raw TCP
La passerelle client Raw peut être utilisée si un périphérique série ”maître” doit envoyer des requêtes à un périphérique esclave (également appelé serveur) situé sur le réseau IP.
Le serveur peut être soit une passerelle Etic Telecom, soit un PC incluant un serveur TCP logiciel.
|
|
Pour configurer la passerelle client Raw, sélectionnez Configuration > Passerelles > IP-RS > Transparent > Raw client COMx, puis cochez l’option Activer.
Paramètres Débit binaire, Parité, Données, Bits d’arrêt:
Permet de définir le débit et le format de la liaison série asynchrone.
Paramètre Taille du buffer de réception:
Définissez la longueur maximale d’une chaîne asynchrone que la passerelle stockera avant de la transmettre au réseau IP.
Paramètre Timeout fin de trame RS:
Configurez le délai que la passerelle attendra avant de déclarer complète une chaîne reçue du périphérique asynchrone.
Une fois déclarée terminée, la passerelle transmettra la chaîne au réseau IP.
Paramètre Timeout d’inactivité TCP:
Définit le temps pendant lequel la passerelle attendra avant de déconnecter la liaison TCP si aucun caractère n’est détecté.
Paramètre Port TCP:
Définissez le numéro de port que la passerelle doit utiliser.
| Si deux passerelles du même type sont actives sur les deux ports série, elles ne peuvent pas utiliser le même numéro de port TCP. |
Paramètre Addresse IP serveur:
Définissez l’adresse IP du serveur Raw. La passerelle se connectera à ce serveur et lui enverra les données reçues sur la liaison série.

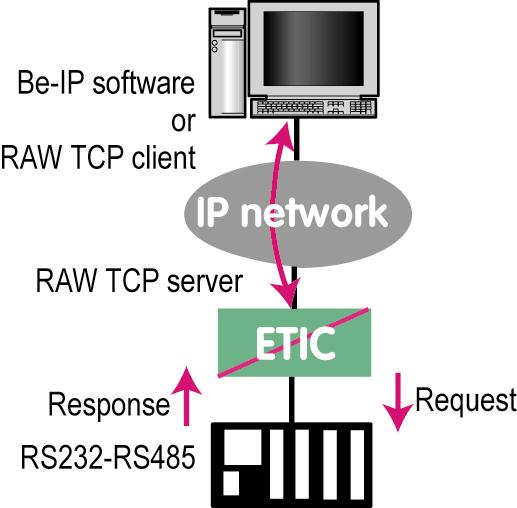

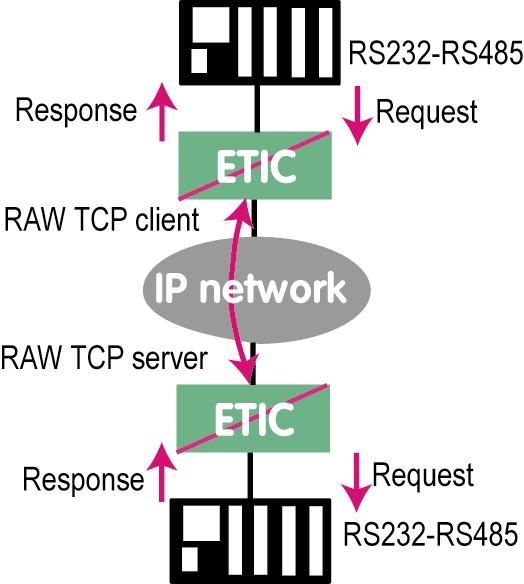

Passerelle du serveur Raw
Cette passerelle peut être utilisée si un périphérique esclave série doit répondre à des requêtes provenant de périphériques situés sur le réseau IP et agissant comme un maître (également appelé client TCP).
|
|
Pour configurer le serveur de passerelle RAW, sélectionnez Configuration > Passerelles > IP-RS > Transparent > Raw server COMx, puis cochez l’option Activer.
Paramètres Débit binaire, Parité, Données, Bits d’arrêt:
Permet de définir le débit et le format de la liaison série asynchrone.
Paramètre Taille du buffer de réception:
Définissez la longueur maximale d’une chaîne asynchrone que la passerelle stockera avant de la transmettre au réseau IP.
Paramètre Timeout fin de trame RS:
Configurez le délai que la passerelle attendra avant de déclarer complète une chaîne reçue du périphérique asynchrone.
Une fois déclarée terminée, la passerelle transmettra la chaîne au réseau IP.
Paramètre Timeout d’inactivité TCP:
Définit le temps pendant lequel la passerelle attendra avant de déconnecter la liaison TCP si aucun caractère n’est détecté.
Paramètre Port TCP:
Définissez le numéro de port que la passerelle doit utiliser.
| Si deux passerelles du même type sont actives sur les deux ports série, elles ne peuvent pas utiliser le même numéro de port TCP. |
