UDP brut

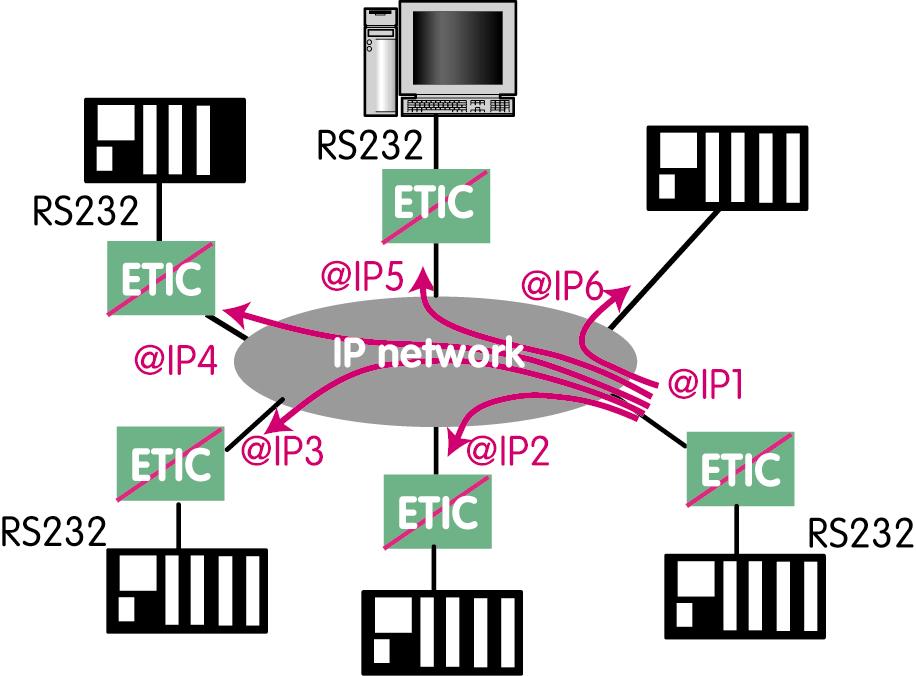

La passerelle UDP RAW permet de connecter ensemble un groupe d’appareils série ou IP via un réseau IP. Le groupe peut inclure des appareils IP s’ils disposent des logiciels capables de recevoir ou de transmettre des données série encapsulé en UDP.
Les données série transmises par chaque appareil sont transmises à tous les autres appareils série via le réseau IP.
Une table d’adresses IP définit la liste des appareils appartenant au groupe.
Les données série sont encapsulées dans le protocole UDP.
Le datagramme UDP est envoyé à toutes les adresses IP de destination stockées dans la table.
Accéder au menu Configuration > Passerelles > IP-RS > Transparent > Raw UDP COMx, puis cochez l’option Activer le client Modbus.
Paramètres Débit binaire, Parité, Données, Bits d’arrêt:
Permet de définir le débit et le format de la liaison série asynchrone.
Paramètre Taille du buffer de réception:
Définissez la longueur maximale d’une chaîne asynchrone que la passerelle stockera avant de la transmettre au réseau IP.
Paramètre Timeout fin de trame RS:
Configurez le délai que la passerelle attendra avant de déclarer complète une chaîne reçue du périphérique asynchrone.
Une fois déclarée terminée, la passerelle transmettra la chaîne au réseau IP.
Paramètre Port UDP:
Définit le numéro de port que la passerelle doit utiliser.
| Si deux passerelles du même type sont actives sur les deux ports série, elles ne peuvent pas utiliser le même numéro de port UDP. |
Paramètre Destination:
Ce tableau stocke les adresses IP des passerelles vers lesquelles les données série, encapsulées dans UDP, doivent être envoyées.
Un numéro de port UDP différent peut être saisi pour chaque adresse IP de destination.
