Passerelles série vers IP

Selon le modèle, le Routeur propose 2 ports série : 2 RS232, ou 1 RS232 et 1 RS485, ou 1 RS422 isolé ou 1 RS485 isolé.

Une passerelle peut être attribuée à chaque port série.

Une passerelle série permet d’utiliser le réseau IP pour transporter des données série entre plusieurs appareils série ou directement avec des appareils connectés au réseau Ethernet.

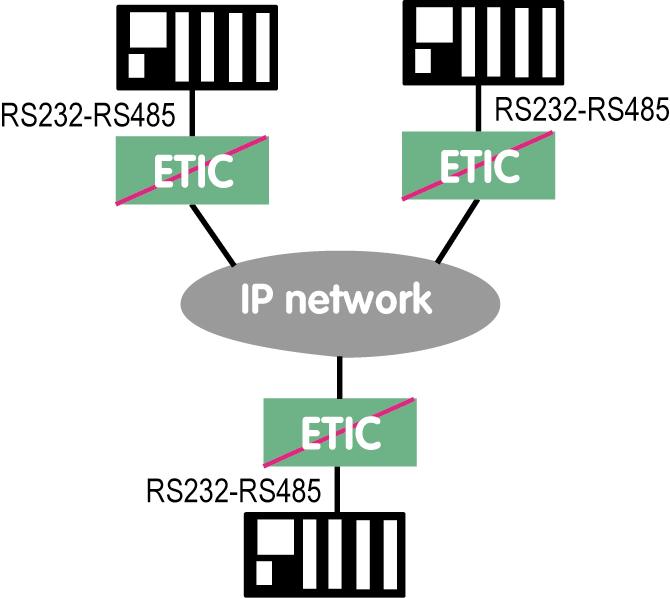

* Communication entre appareils série

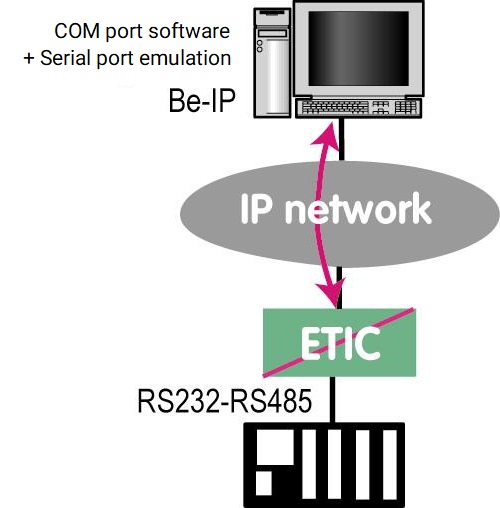

* Communication entre un périphérique série et un PC via un logiciel d’émulation de port COM


* Communication entre les appareils série et une application logicielle PC capable d’encapsuler les données série en UDP ou TCP (comme une application logicielle Modbus TCP par exemple)


Pour réaliser les fonctions décrites ci-dessus, plusieurs types de passerelles sont disponibles.
