Raw multicast

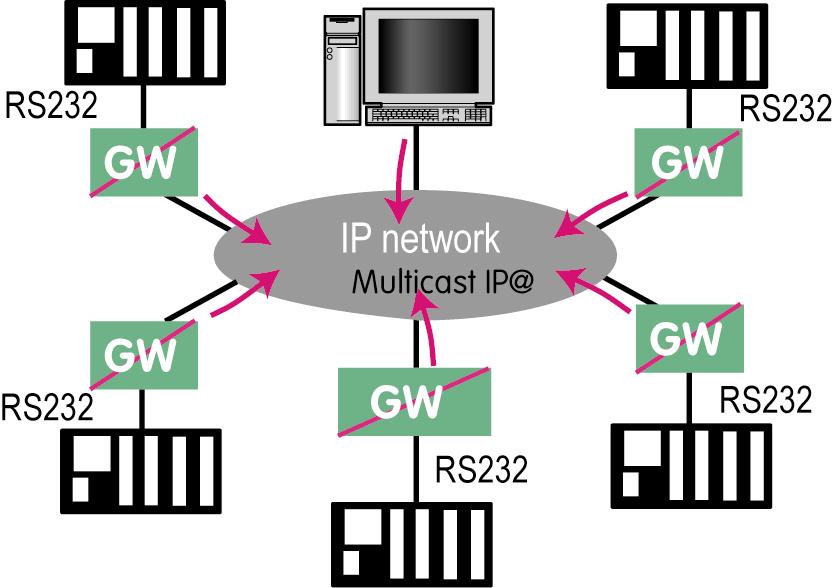

Cette passerelle est conçue pour connecter un appareil série à plusieurs appareils sur un réseau IP.
Elle utilise le protocole multicast qui peut délivrer simultanément une trame IP à plusieurs périphériques sans augmenter le trafic: les données RS232 sont transmises dans une trame IP avec une adresse IP particulière appelée adresse multicast; tous les abonnés à cette adresse peuvent recevoir la trame.
Configurer la passerelle
Accéder au menu Configuration > Passerelles > IP-RS > Transparent > Raw Multicast COMx, puis cochez l’option Activer.
Paramètres Débit binaire, Parité, Données, Bits d’arrêt:
Permet de définir le débit et le format de la liaison série asynchrone.
Paramètre Taille du buffer de réception:
Définissez la longueur maximale d’une chaîne asynchrone que la passerelle stockera avant de la transmettre au réseau IP.
Paramètre Timeout fin de trame RS:
Configurez le délai que la passerelle attendra avant de déclarer complète une chaîne reçue du périphérique asynchrone.
Une fois la chaine déclarée terminée, la passerelle transmettra la chaîne au réseau IP.
Paramètre Port UDP:
Définit le numéro de port que la passerelle doit utiliser.
| Si deux passerelles du même type sont actives sur les deux ports série, elles ne peuvent pas utiliser le même numéro de port UDP. |
Paramètre Adresse IP du groupe multicast:
Définissez l’adresse IP attribuée au groupe multicast conformément aux règles IANA.
