OpenVPN

Un tunnel OpenVPN permet de connecter deux réseaux de manière sûre et transparente: Chaque appareil du premier réseau peut échanger des données avec les appareils du second réseau.

  • 15 connexions OpenVPN entrantes + 15 connexions sortantes + 2 serveurs peuvent être définis pour un routeur IPL ou RAS.

  • 128 connexions OpenVPN entrantes + 128 connexions sortantes + 4 serveurs peuvent être définis pour un routeur SIG.

  • 100 connexions OpenVPN entrantes + 100 connexions sortantes + 4 serveurs peuvent être définis pour un SIG VM 100.

  • 1000 connexions entrantes + 1000 sortantes OpenVPN + 4 serveurs peuvent être définis pour un SIG VM 1000.

Pour configurer les connexions OpenVPN, accéder au menu Configuration > Réseau > Connexions VPN > OpenVPN

Principes OpenVPN

Le routeur qui initie la connexion est appelé le client VPN. Il configure une connexion sortante.

Le routeur qui reçoit la connexion est appelé le serveur VPN. Il configure les connexions entrantes.

Le routeur peut faire à la fois client VPN et serveur VPN.

Le domaine IP du LAN du client et du LAN du serveur doivent être différent.

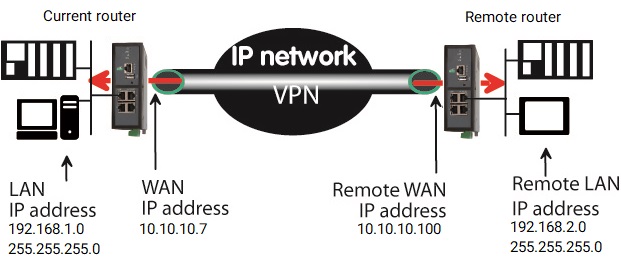

Example 1. Connexion OpenVPN

image9 2

Serveur OpenVPN

Si le routeur est configuré comme serveur VPN, cela signifie que le routeur doit recevoir au moins une connexion entrante. La configuration doit être effectuée en deux étapes :

  1. Configuration des paramètres des serveurs OpenVPN

  2. Configuration des connexions entrantes

Client OpenVPN

Si le routeur est configuré comme client VPN, l’installation consiste uniquement à configurer la connexion sortante.
